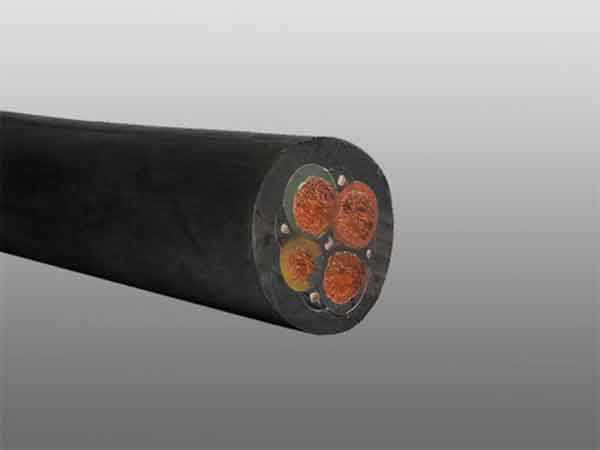

ZR-VV22-P金屬屏蔽電力電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
適用范圍
金屬屏蔽電纜適用于交流額定電壓0.6/1KV及以下輸配電線路。本產品除具有普通塑力纜的電氣特性外，還具有抗電磁干擾、抗雷擊性能和均衡電位、改善供電品質的特性。廣泛用于高層建筑、導彈發射場和精密電子裝置集中的場合。
使用條件
1. 電纜導體長期工作溫度應不超過70℃；
2. 短路時，電纜導體的高溫度應不超過160℃；
3. 敷設時的環境溫度不低于0℃，低于0℃應預先加熱；
4. 電纜允許彎曲半徑；
單芯電纜不小于電纜外徑的20倍；
多芯電纜不小于電纜外徑的15倍。
5. 敷設時，應將屏蔽層兩端可靠接地，并不使屏蔽層斷裂或松散，否則會降低屏蔽效果。
其他金屬屏蔽電纜型號和名稱
| 型號 | 名稱 | |
| 銅芯 | 鋁芯 | |
VV-P YJV-P | VLV-P YJLV-P | 聚氯乙烯（交聯聚乙烯）絕緣聚氯乙烯護套金屬屏蔽電力電纜 |
VV22 YJV22 | VLV22-P YJLV22-P | 聚氯乙烯（交聯聚乙烯）絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
VV32 YJV32 | VLV32-P YJLV32-P | 聚氯乙烯（交聯聚乙烯）絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
VV42 YJV42 | VLV42-P YJLV42-P | 聚氯乙烯（交聯聚乙烯）絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV-P ZR-YJV-P | ZR-VLV-P ZR-YJLV-P | 聚氯乙烯（交聯聚乙烯）絕緣聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV22-P ZR-YJV22-P | ZR-VLV22-P ZR-YJLV22-P | 聚氯乙烯（交聯聚乙烯）絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV32-P ZR-YJV32-P | ZR-VLV32-P ZR-YJLV32-P | 聚氯乙烯（交聯聚乙烯）絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
ZR-VV42-P ZR-YJV42-P | ZR-VLV42-P ZR-YJLV42-P | 聚氯乙烯（交聯聚乙烯）絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜 |
| NH-YJV-P | — | 交聯聚乙烯絕緣聚氯乙烯護套金屬屏蔽耐火電力電纜 |
| NH-YJV22-P | — | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜 |
| NH-YJV32-P | — | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜 |
| NH-YJV42-P | — | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜 |
規格范圍
| 型號 | 芯數 | 標稱截面 （mm2） | |
| 銅芯 | 鋁芯 | ||
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 1 | 4~300 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 2 | 4~185 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 2 | 4~185 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 3 | 2.5~240 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 3 | 2.5~240 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 3+1 | 4~240 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 3+1 | 4~240 |
VV-P，YJV-P ZR-VV-P，ZR-YJV-P NH-YJV-P | VLV-P，YJLV-P ZR-VLV-P，ZR-YJLV-P | 4 | 4~185 |
VV22-P ZR-VV22-P，ZR-YJV22-P ZR-VV32-P，ZR-YJV32-P ZR-VV42-P，ZR-YJV42-P NH-YJV22-P，NH-YJV32-P NH-YJV42-P | VLV22-P ZR-VLV22-P，ZR-YJLV22-P ZR-VLV32-P，ZR-YJLV32-P ZR-VLV42-P，ZR-YJLV42-P | 4 | 4~185 |
